Bei meinem letzten AliExpress-Einkauf bin ich auf einen kleinen FM-Transmitter mit Mikrofon aufmerksam geworden. Für deutlich unter 3 Euro bekommt man dort eine Mini-Wanze die man mit einem herkömmlichen Radio (oder auch Handys mit FM-Empfänger) abhören kann. In unserer folgenden Anleitung gehen wir etwas näher auf dieses Produkt ein und zeigen euch wie ihr es in Betrieb nehmen könnt.

Einkaufsliste

Neben dem eigentlichen FM-Transmitter Board, benötigt ihr auch Kabel sowie einen kleinen Akku (alternativ könnt ihr auch eine gewöhnliche 3V Knopfzelle verwenden). Zur besseren Übersicht haben wir euch hier alle Bauteile verlinkt:

FM Transmitter Board mit Mikrofon – ca. 2,50 Euro – siehe z.B. bei AliExpress*

3,6 V Knopfzellen Akku (LIR2032) – ca. 2 Euro – siehe z.B. bei AliExpress*

Kabel 10er Pack – ca. 13 Euro – siehe z.B. bei Amazon*

Knopfzellen Halter LIR2032 (optional) – ca. 1,10 Euro – siehe z.B. bei AliExpress*

Lötkolben Set (optional) – ca. 10 Euro – siehe z.B. bei Amazon*

Anschluss

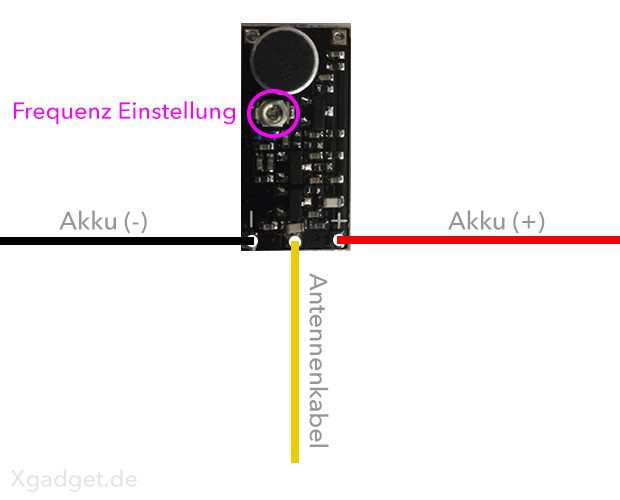

Das FM-Transmitter Board ist relativ einfach aufgebaut und benötigt neben seiner Stromversorgung lediglich noch ein kleines Kabel als Antenne. Über einen einstellbaren SMD-Kondensator kann zudem die Frequenz bestimmt werden auf der gesendet werden soll.

Technische Daten

Das FM-Transmitter Board kann im Bereich von 85 MHz bis 115 MHz senden. Als Betriebsspannung benötigt ihr zwischen 2 und 9 Volt (DC). Der Stromverbrauch wird mit 9mAh bei 3 Volt Spannung angegeben, mit einem 3,6 Volt Akku liegt der Verbrauch bei ca. 13,6 mAh. Mit einer voll geladenen LIR2032 Knopfzelle könnt ihr den FM-Transmitter also ca. 4 Stunden lang betreiben.

Knopfzelle ohne Halter anschließen

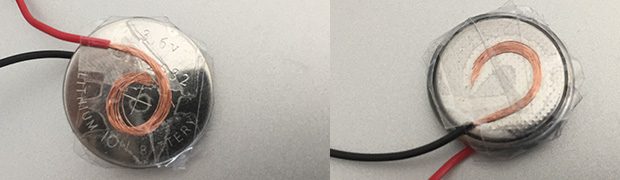

Um eine Knopfzelle ohne einen Kunststoffhalter als Stromversorgung zu nutzen, benötigt ihr lediglich zwei Kabel die ihr etwas länger als normal abisoliert. Die abisolierte Seite wickelt ihr nun zu einer Art Schnecke zusammen und fixiert das ganze ordentlich mit Klebeband:

Knopfzellen Akku aufladen

Wie ihr einen Lithium Knopfzellen Akku wie z.B. die LIR2032 aufladen könnt, behandeln wir in kürze in einem separaten Artikel. (Verlinkung folgt)

Inbetriebnahme

Nachdem wir das Antennenkabel sowie den Akku an unseren FM-Transmitter angelötet haben, können wir mit einem Radio die aktuelle Abhörfrequenz suchen. Solltet ihr noch keine Frequenz-Einstellung vorgenommen haben, so liegt diese meist bei ca. 99 bis 101 MHz bei Auslieferung.
